Quercus Ausbaustufe 2/0
JOWI Regalwagen Quercus in Ausbaustufe 2/0 bestehen aus 2 L-Stehern mit Auflagerohren und Rollen. Die L-Steher werden mit 3 (optional 2) Querrohren verbunden. Pro Etage stehen 2 Auflagerohre zur Verfügung.
Einsatzbereich:
Maximale Zuladung pro Wagen 1.500 kg, Auflagetiefen von 640 mm bis 1.380 mm und Wagenlängen von 800 mm bis 6.000 mm.
Einsatzbereich:
Maximale Zuladung pro Wagen 1.500 kg, Auflagetiefen von 640 mm bis 1.380 mm und Wagenlängen von 800 mm bis 6.000 mm.

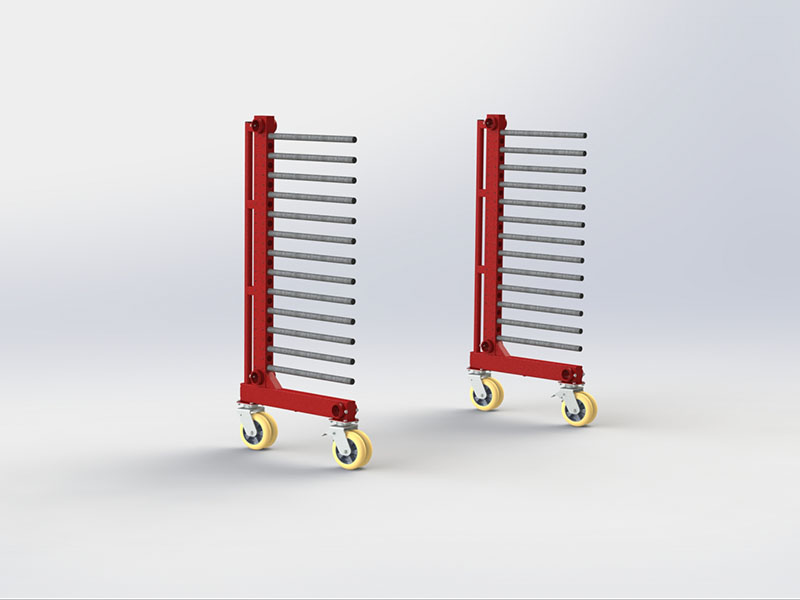

2 L-Steher Q640
Q640-2/0 Wagenlänge 2.000 mm
Technische Daten
Q - 2/0
| MODELL | Q640-2/0 | Q740-2/0 | Q880-2/0 | Q1080-2/0 | Q1380-2/0 |
| L-Steher mit Auflagerohren | 2 | 2 | 2 | 2 | 2 |
| i-Steher mit Auflagerohren | 0 | 0 | 0 | 0 | 0 |
| Anzahl Aufnahmen für Auflagerohre per Steher | 25 | 25 | 25 | 25 | 25 |
| Anzahl der Auflagerohre pro Steher = Etagen | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) |
| Lichte Höhe | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen |
| Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten Höhe | JA | JA | JA | JA | JA |
| Auflagerohrdurchmesser | 34 mm | 34 mm | 34 mm | 34 mm | 34 mm |
| Nutzbare Länge der Auflagerohre | 640 mm | 740 mm | 880 mm | 1.080 mm | 1.380 mm |
| Auflagerohroberfläche | verzinkt | verzinkt | verzinkt | verzinkt | verzinkt |
| Maximale Belastung pro Auflagerohr / pro Etage mit 2 Auflagerohren | 60 / 120 kg* | 50 / 100 kg* | 42 / 84 kg* | 35 / 70 kg* | 27 / 54 kg* |
| Maximale Belastung gesamter Wagen | 1.500 kg* | 1.500 kg* | 1.500 kg* | 1.500 kg* | 1.500 kg* |
| Schwerlast-Doppel-Lenkrollen kugelgelagert mit Polyurethanlaufbelag | 4 x Ø 200 mm | 4 x Ø 200 mm | 4 x Ø 200 mm | 4 x Ø 200 mm | 4 x Ø 200 mm |
| Davon Anzahl der Rollen mit Feststeller | 2 | 2 | 2 | 2 | 2 |
| Tiefe x Höhe in mm | 880 x 1.810 | 980 x 1.810 | 1.120 x 1.810 | 1.320 x 1.810 | 1.620 x 1.810 |
| optionale Längen in mm | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 |
| Stahlkonstruktion lackiert | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot |
| Versand teilmontiert im Karton L x B x H in mm | |||||
| Gewicht netto / brutto in kg | |||||
| 8 Kartons per Palette L x B x H in mm |
* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung
Quercus Ausbaustufe 3/0
JOWI Regalwagen Quercus in Ausbaustufe 3/0 bestehen aus 3 L-Stehern mit Auflagerohren und Rollen. Die L-Steher werden mit 3 (optional 2) Querrohren verbunden. Pro Etage stehen 3 Auflagerohre zur Verfügung.
Einsatzbereich:
Maximale Zuladung pro Wagen 2.250 kg, Auflagetiefen von 640 mm bis 1.380 mm und Wagenlängen von 800 mm bis 6.000 mm.
Einsatzbereich:
Maximale Zuladung pro Wagen 2.250 kg, Auflagetiefen von 640 mm bis 1.380 mm und Wagenlängen von 800 mm bis 6.000 mm.
3 L-Steher Q880
Q880-3/0 Wagenlänge 3 m
Technische Daten
Q - 3/0
| MODELL | Q640-3/0 | Q740-3/0 | Q880-3/0 | Q1080-3/0 | Q1380-3/0 |
| L-Steher mit Auflagerohren | 3 | 3 | 2 | 3 | 3 |
| i-Steher mit Auflagerohren | 0 | 0 | 0 | 0 | 0 |
| Anzahl Aufnahmen für Auflagerohre per Steher | 25 | 25 | 25 | 25 | 25 |
| Anzahl der Auflagerohre pro Steher = Etagen | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) |
| Lichte Höhe | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen |
| Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten Höhe | JA | JA | JA | JA | JA |
| Auflagerohrdurchmesser | 34 mm | 34 mm | 34 mm | 34 mm | 34 mm |
| Nutzbare Länge der Auflagerohre | 640 mm | 740 mm | 880 mm | 1.080 mm | 1.380 mm |
| Auflagerohroberfläche | verzinkt | verzinkt | verzinkt | verzinkt | verzinkt |
| Maximale Belastung pro Auflagerohr / pro Etage mit 3 Auflagerohren | 60 / 180 kg* | 50 / 150 kg* | 42 / 126 kg* | 35 / 105 kg* | 27 / 81 kg* |
| Maximale Belastung gesamter Wagen | 2.250 kg* | 2.250 kg* | 2.250 kg* | 2.250 kg* | 2.250 kg* |
| Schwerlast-Doppel-Lenkrollen kugelgelagert mit Polyurethanlaufbelag | 6 x Ø 200 mm | 6 x Ø 200 mm | 6 x Ø 200 mm | 6 x Ø 200 mm | 6 x Ø 200 mm |
| Davon Anzahl der Rollen mit Feststeller | 3 | 3 | 3 | 3 | 3 |
| Tiefe x Höhe in mm | 880 x 1.810 | 980 x 1.810 | 1.120 x 1.810 | 1.320 x 1.810 | 1.620 x 1.810 |
| optionale Längen in mm | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 |
| Stahlkonstruktion lackiert | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot |
| Versand teilmontiert im Karton L x B x H in mm | |||||
| Gewicht netto / brutto in kg | |||||
| 8 Kartons per Palette L x B x H in mm |
* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung
Q880-3/2 mit 7 Etagen und Wagenlänge 4.500 mm Mit i-Stehern mit Auflagerohren erweiterbar
Zur optimalen Unterstützung der abzulegenden Teile bzw. zur Erhöhung der maximalen Etagenlast können zusätzliche, in der Länge stufenlos positionierbare i-Steher mit Auflagerohren verwendet werden.Quercus Ausbaustufe 2/2
JOWI Regalwagen Quercus in Ausbaustufe 2/2 bestehen aus 2 L-Stehern mit Rollen mit Auflagerohren sowie 2 i-Stehern ohne Rollen mit Auflagerohren. Die L-Steher werden mit 3 (optional 2) Querrohren verbunden. Pro Etage stehen 4 Auflagerohre zur Verfügung.
Einsatzbereich:
Maximale Zuladung pro Wagen 1.500 kg, Auflagetiefen von 640 mm bis 1.380 mm und Wagenlängen von 800 mm bis 6.000 mm.
Einsatzbereich:
Maximale Zuladung pro Wagen 1.500 kg, Auflagetiefen von 640 mm bis 1.380 mm und Wagenlängen von 800 mm bis 6.000 mm.
2 L-Steher und 2 i-Steher Q1080
Q1080-2/2 Wagenlänge 3.000 mm
Technische Daten
Q - 2/2
| MODELL | Q640-2/2 | Q740-2/2 | Q880-2/2 | Q1080-2/2 | Q1380-2/2 |
| L-Steher mit Auflagerohren | 2 | 2 | 2 | 2 | 2 |
| i-Steher mit Auflagerohren | 2 | 2 | 2 | 2 | 2 |
| Anzahl Aufnahmen für Auflagerohre per Steher | 25 | 25 | 25 | 25 | 25 |
| Anzahl der Auflagerohre pro Steher = Etagen | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) | 9 (optional 7 oder 13) |
| Lichte Höhe | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen | 174 mm bei 7 Etagen 122 mm bei 9 Etagen 70 mm bei 13 Etagen |
| Auflagerohr-Befestigung: Stecksystem zur Anpassung der lichten Höhe | JA | JA | JA | JA | JA |
| Auflagerohrdurchmesser | 34 mm | 34 mm | 34 mm | 34 mm | 34 mm |
| Nutzbare Länge der Auflagerohre | 640 mm | 740 mm | 880 mm | 1.080 mm | 1.380 mm |
| Auflagerohroberfläche | verzinkt | verzinkt | verzinkt | verzinkt | verzinkt |
| Maximale Belastung pro Auflagerohr / pro Etage mit 4 Auflagerohren | 60 / 240 kg* | 50 / 200 kg* | 42 / 168 kg* | 35 / 140 kg* | 27 / 108 kg* |
| Maximale Belastung gesamter Wagen | 1.500 kg* | 1.500 kg* | 1.500 kg* | 1.500 kg* | 1.500 kg* |
| Schwerlast-Doppel-Lenkrollen kugelgelagert mit Polyurethanlaufbelag | 4 x Ø 200 mm | 4 x Ø 200 mm | 4 x Ø 200 mm | 4 x Ø 200 mm | 4 x Ø 200 mm |
| Davon Anzahl der Rollen mit Feststeller | 2 | 2 | 2 | 2 | 2 |
| Tiefe x Höhe in mm | 880 x 1.810 | 980 x 1.810 | 1.120 x 1.810 | 1.320 x 1.810 | 1.620 x 1.810 |
| optionale Längen | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 | 800 / 1.200 / 1.500/ 2.000/ 3.000/ 4.500/ 6.000 |
| Stahlkonstruktion lackiert | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot | RAL 3004 purpurrot |
| Versand teilmontiert im Karton L x B x H in mm | |||||
| Gewicht netto / brutto in kg | |||||
| 4 Kartons per Palette L x B x H in mm |
* Voraussetzung: gleichmäßige Lastverteilung, ohne Stoßbelastung
